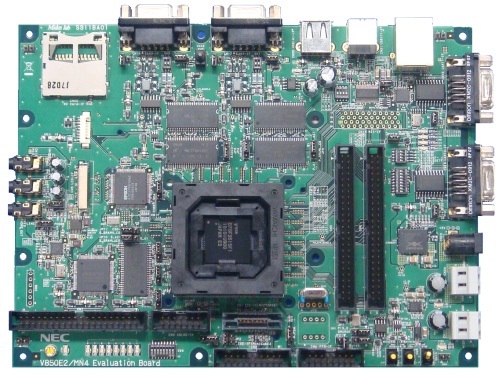

CPU |
|
プライマリバスメモリ |
|
SRAM |
16bitバス時
32bitバス時 |
|
2MByte
4MByte |
|
(ジャンパ切り替え) |
|
セカンダリバスメモリ |
|
SRAM |
16bitバス時
32bitバス時 |
|
2MByte
4MByte |
|
(ジャンパ切り替え) |
SDRAM |
16bitバス時
32bitバス時 |
32MByte
64MByte |
(ジャンパ切り替え) |
|
セカンダリバス周辺 |
|
PLD |
汎用DIPSW、汎用LED、DMA要求、
オーディオCODEC制御、RS232C補助信号、
CAN補助信号、SDカード制御信号 |
LCDC |
LCDコントローラをバスで接続
LCDパネル用コネクタを装備 |
バックライト用インバータ制御、輝度調整
インバータエラー表示 |
|
CPUポート |
|
USB2.0 Host |
V850E2/MN4 USB2.0 Host I/F(A端子コネクタ) |
USB2.0 Function |
V850E2/MN4 USB2.0 Function I/F(B端子コネクタ) |
UART1,2 |
V850E2/MN4 UART1F、UART3F I/Fに接続 |
CAN1,2 |
V850E2/MN4 CAN0、CAN1 I/Fに接続 |
CSI |
1Kbit EEPROMをCSI4に接続 |
SDカード |
SD I/FをCSI0に接続 |
Ether |
V850E2/MN4 Ether 10/100MbpsをP5、P6ポートへ接続
PHY交換用ボード搭載コネクタを装備 |
ADC |
V850E2/MN4 ANIに接続 |
|
PLDポート |
|
CODEC |
オーディオ用CODECを装備
PLDポートからシリアル制御 |
|
プライマリバス周辺 |
|
供給電源 |
|
ACアダプタ電源
又は、端子台 |
+5V |
|
xxA |
端子台 |
+12V |
xxA |
|
生成電源 |
|
+3.3V |
最大電流値 |
|
6A |
+1.8V |
最大電流値 |
1A |
+1.2V |
最大電流値 |
1A |
|
MISC |
|
コネクタ |
オンチップデバッガ用コネクタ |
MiniCUBE用コネクタ |
フラッシュプログラム用コネクタ |
PLDプログラム用コネクタ |
V850E2/MN4 CPUクロック選択 |
テストピン |
スイッチ |
モード設定DIPSW |
共有端子信号切断DIPSW |
プライマリバスSRAMベースアドレス選択用DIPSW |
汎用DIPSW(PLDポート) |
CAN伝送ライン終端DIPSW |
CANウェイク用SW |
NMI用プッシュSW |
INTP5用プッシュSW |
リセット用トグルSW |
LED |
汎用LED(PLDポート) |
LANステータスLED(SPEED100、LINK、ACTIVITY、FULLDUPLEX) |
USB電源供給インジケータ |
バックライト用インバータ基板エラー表示 |
+5V電源入力インジケータ |
+12V電源入力インジケータ |
VR |
バックライト輝度調整用 |
|
