RTE-2000-TP概要 | 株式会社マイダス・ラボ

　Real Time Evaluator-2000-TPは、JTAG接続方式の汎用型インサーキットエミュレータです。実プロセッサをオンボードの状態でデバッグできますので、透過性の高い安定したエミュレーション機能を提供します。
　ハードウェアは、最大6枚までのボードが実装できる本体と、機能単位でモジュール化されたボードで構成され、自由に組み合わせることができます。また、各ボードはリプログラマブルなデバイスで構成され、将来の機能拡張への配慮と各種プロセッサの違いを吸収します。KIT（KIT-xxxx-TP）は、これらのハードウェア情報と制御ソフトウェアがパッケージされたもので、プロセッサの品種単位に用意されます。
　デバッガはGHS社のMULTIと自社製のPARTNER/Winが使用できます。

特　徴


●	プロセッサ・オンボード・エミュレーション機能
	・	プロセッサを実装した状態でエミュレーションしますので、実チップでの安定した動作が可能です。
	・	実行制御はJTAG経由で行いますので、メモリや割り込み等のユーザ資源を制限しません。
●	エミュレーションメモリ機能
	・	ROMエミュレーション方式により、最大128MByte、64bit幅までのROMを高速にエミュレーションできます。
	・	低電圧対応です。
	・	syncフラッシュに対応したエミュレーションメモリも用意しています。
●	リアルタイムトレース機能
	・	キャッシュ内の命令実行も、分岐履歴に基づき逆アセンブル表示が可能です。
	・	外部バスのトレース機能を追加できます。
●	高速なダウンロード性能
	・	ROMエミュレーション領域は、4-5MByte/Sec。それ以外の、JTAGでアクセスする領域においても、1MByte/Sec以上の高速ダウンロードが可能です（速度は、デバッガやCPU等の条件により異なります）。
●	豊富なホストインターフェース
	・	ホストとの接続は、PCMCIAカード、PCバス用ホストカードの他、LANとUSB2.0が使用できます。
●	高い製品構成の自由度と拡張性
	・	機能モジュールをユニット化することで、ユーザニーズにマッチした構成が可能です。
	・	各ユニットは、将来の機能追加（JTAGチェインやマルチCPU対応等）を考慮した仕様です。

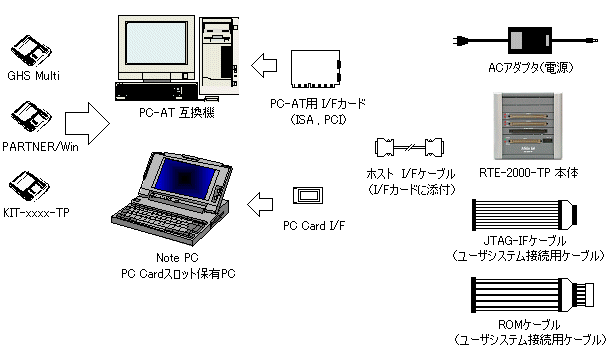

ハードウェア構成

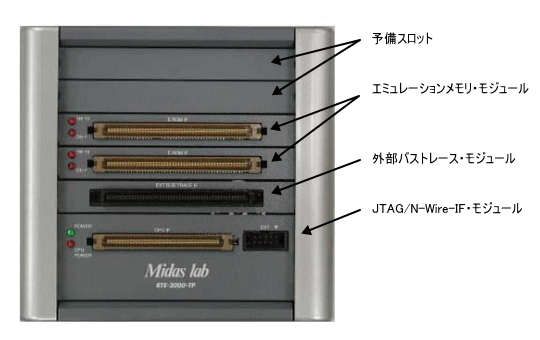

モジュールの概要

	本体
		最大6枚までのボードが実装できる、本体となる筐体です。（145 * 112 * 135mm）

	JTAG/N-Wire-IF基板・モジュール
		ICE用JTAGコントローラとN-Wireトレース機能を実装した基本モジュールです。大容量のFPGAを実装し、今後の多様な要求に応えられます。

	EMEM基板＆メモリ・モジュール
		ROMをエミュレーションする為のモジュールです。ベース基板と拡張用のメモリモジュールで構成されます。ベース基板には8MByteのメモリが標準実装されており、追加用の8MByteのメモリモジュールが3枚まで実装できます（最大32MByte/枚）。この基板は本体内に最大4枚まで実装でき、最大データバス幅64bit、最大容量128MByteまでの拡張が可能です。メモリの割付はベース基板単位に個別の空間（ブロック）がマップでき、さらにマップした空間内は64K-word単位にユーザかエミュレーションメモリかの設定が可能ですので、同一空間内のユーザ基板上のフラッシュメモリ等との混在が容易です。

	外部バストレース基板・モジュール
		アドレス/データバスが各32bit、制御線が最大16本までのバスに対応できる外部バストレース用のユニットです。ユーザIFはユーザ個別にカスタムでの対応が原則です。

	ホスト・IF
		PCI、ISA、PC-Card等のPC用のバスIFがあり、LANとUSB2.0インターフェースを本体に内蔵できます。

ハードウェア仕様

＜JTAG/N-Wire-IF基板・モジュール部＞

対象CPU
		V831/2 NB85E/NU85E，V850E/ME2，V850E/MA3 VR5432，VR5500，VR7701 VR4122，VR4131，VR4181A MIPS32/4Kc ARM9，ARM11，omap，・・・more^*1
エミュレーション機能
	CPU動作周波数	対象プロセッサに依存
	インターフェース	JTAG/EJTAG/N-Wire等各種対応
	JTAG-CLK	100K - 50MHz（対象プロセッサに依存）
	動作電圧	1.8V - 5V^*2
	電気的条件	LV-TTL
ブレーク機能
	H/Wブレークポイント（実行アドレス）	対象プロセッサに依存
	S/Wブレークポイント	100
	アクセスイベントによるブレーク設定	対象プロセッサに依存
	ステップブレーク	可
	マニュアルブレーク	可
	外部信号によるブレーク	対象プロセッサに依存
トレース機能
	トレースデータバス幅	4 - 48bit（ケーブルに依存）
	トレースメモリ容量	256K-word
	トレースクロック周波数	133 - 216MHz（ケーブルに依存）
	トレースディレイサイクル数	0 - 3FFFF
	タイムタグ（時間計測）	100nS - 30h
	実行アドレスによるトリガ設定	対象プロセッサに依存
	データアクセスによるトリガ設定	対象プロセッサに依存
	外部信号の取り込みとトリガ設定	可
	実行アドレスによる開始・終了設定	対象プロセッサに依存
	データトレース条件設定	対象プロセッサに依存
	逆アセンブルトレース表示	可
端子マスク機能
		対象プロセッサに依存

備　考
	*1	：	今後も品種は追加されます。開発中の製品を含みます。
	*2	：	2.3V以下でご使用の場合は、JTAG-IFケーブルのDC特性にご注意ください。電気的に整合しない場合があります。

＜EMEM基板・モジュール部＞

ROMエミュレーション機能
	メモリ容量		8M - 32MByte^*1
	アドレスアクセスタイム		max 40nS（バーストサイクル：35nS）
	動作電圧		1.8V - 5V^*2
	電気的条件		LV-TTL，5Vトレラント
	ブロック内マップ機能（USER/EMEM）の単位		64K-word
	エミュレーション可能なROMの容量（bit）
		DIP-32pin-ROM（8bit-bus）^*3	1M，2M，4M，8M（27C010/020/040/080）
		DIP-40pin-ROM（16bit-bus）^*3	1M，2M，4M（27C1024/2048/4096）
		DIP-42pin-ROM（16bit-bus）^*3	8M，16M（27C8000/16000）
		拡張16bit標準ROM（16bit-bus）	1M，2M，4M，8M，16M，32M，64M，128M，256M（max 32MByte）
	バス幅指定（bit）		8/16/32/64^*1

備　考
	*1	：	このモジュールは最大4枚まで実装でき、その時の最大容量は128MByteです。32bit幅では2枚、64bit幅では4枚必要です。8bitバス幅のROMでは、ROM1個に1枚必要です。
	*2	：	2.3V以下でご使用の場合は、ROMケーブルのDC特性にご注意ください。電気的に整合しない場合があります。
	*3	：	DIPタイプのソケット用にはアダプタが用意されています。

＜外部バストレース基板・モジュール部＞

外部バストレース
	チャンネル総数		80ch（max）
		ADDR	32（64）^*1
		Data	32（64）^*1
		etc（内CLKソース数）	16（8）
	サンプリングサイクル周波数（max）		100 - 133MHz^*2

備　考
	ユーザIFは、個別ユーザ向け・カスタム対応が原則です。
	*1	：	（）内は、アドレスとデータを別々に取り込んだ場合のch数です。
	*2	：	サンプリング周波数の上限は、ユーザIFボードに依存します。

製品一覧

＜RTE-2000-TP本体関連＞

型　番

内　　　　　容

RTE-2000-TP-A-x

最小の基本構成

本体＋電源＋JTAG/N-Wireモジュール
＋JTAG-IFケーブル＋KIT-xxxx-TP

RTE-2000-TP-B-x

16bitバス標準構成

RTE-2000-TP-A
＋RTE-EMEM-B8＋CBL-STD16-2K
＋ADP-STD16-DIP40＋ADP-STD16-DIP42（各1個）

RTE-2000-TP-C-x

32bitバス標準構成

RTE-2000-TP-A
＋RTE-EMEM-B8＋CBL-STD16-2K（各2セット）
＋ADP-STD16-DIP40＋ADP-STD16-DIP42（各2個）

末尾の-xは、JTAG-IFケーブルの種類を指定します。

	-N	：	RTE-NEC/MICTOR38-2K
	-A	：	RTE-ARM/MICTOR38-2K

＜JTAG-IFケーブル関連＞

型　番	内　　　　　容
RTE-NEC/MICTOR38-2K	NEC仕様のIFケーブル、MICTOR38，KELの両方に対応
RTE-NEC/MICTOR38-2K-2	NEC仕様のIFケーブル、MICTOR38（48bit，200MHz）に対応
RTE-ARM/MICTOR38-2K	ARM仕様のIFケーブル、ETM対応型のMICTOR38に対応
RTE-ARM/MICTOR38-2K-2	ARM仕様のIFケーブル、ETM対応型のMICTOR38（8bit，216MHz）に対応

＜エミュレーション・メモリ関連＞

型　番	内　　　　　容
RTE-EMEM-B8	エミュレーションメモリのベースモジュール（8MByte実装）．．．max 4枚
RTE-MM-8M	ベースモジュールへの追加用のメモリモジュール（8MByte）．．．max 3枚
CBL-STD16-2K	RTE-2000-TP用の標準ROMケーブル
ADP-STD16-DIP32	DIP-32pin用のアダプタ（CBL-STD16-2Kの先に付けて使用）
ADP-STD16-DIP40	DIP-40pin用のアダプタ（CBL-STD16-2Kの先に付けて使用）
ADP-STD16-DIP42	DIP-42pin用のアダプタ（CBL-STD16-2Kの先に付けて使用）

＜外部バストレース関連＞

型　番	内　　　　　容
RTE-BTRC-A	外部バストレース用の基板モジュール単体
RTE-BTRC-xxxx（カスタム）	RTE-BTRC-Aとxxxx向けのアタッチメント他一式のセット

＜KIT一覧＞

型　番	内　　　　　容
KIT-V831/2-TP	831/2に対応したキット（Manual，rte4win32，License）
KIT-NB85E-TP	Nx85Eに対応したキット（Manual，rte4win32，License）
KIT-V850E/ME2-TP	V850E/ME2に対応したキット（Manual，rte4win32，License）
KIT-NA85E2-TP	NA85E2コア＋DCUに対応したキット（Manual，rte4win32，License）
KIT-AS85EP2-TP	AS85EP2に対応したキット（Manual，rte4win32，License）
KIT-V850E/MA3-TP	V850E/MA3に対応したキット（Manual，rte4win32，License）
KIT-V850E/MA3-IE	V850E/MA3に対応したFull ICEキット（Pod，Manual，rte4win32）
KIT-VR4120-TP	VR4122に対応したキット（Manual，rte4win32，License）
KIT-VR4131-TP	VR4131に対応したキット（Manual，rte4win32，License）
KIT-VR4181A-TP	VR4181Aに対応したキット（Manual，rte4win32，License）
KIT-VR4133-TP	VR4133に対応したキット（Manual，rte4win32，License）
KIT-VR5400-TP	VR5432に対応したキット（Manual，rte4win32，License）
KIT-VR5500-TP	VR5500に対応したキット（Manual，rte4win32，License）
KIT-VR7701-TP	VR7701に対応したキット（Manual，rte4win32，License）
KIT-MIPS32/4Kc-TP	MIPS32/4Kcに対応したキット（Manual，rte4win32，License）
KIT-OMAP_ARM-TP	OMAP151x内蔵のARM925に対応したキット（Manual，rte4win32，License）
KIT-OMAP161x_ARM-TP	OMAP161x内蔵のARM926に対応したキット（Manual，rte4win32，License）
KIT-OMAP24xx_ARM11-TP	OMAP24xx内蔵のARM1136に対応したキット（Manual，rte4win32，License）
KIT-ARM922T-TP	ARM922Tに対応したキット（Manual，rte4win32，License）
KIT-ARM926EJS-TP	ARM926EJ-Sに対応したキット（Manual，rte4win32，License）
KIT-ARM946ES-TP	ARM946ESに対応したキット（Manual，rte4win32，License）
KIT-ARM1136JFS-TP	ARM1136JFSに対応したキット（Manual，rte4win32，License）

*その他のARM対応のKITにつきましても個別にご相談ください

＜PARTNER一覧（RTE-1000-TPと共通）＞

型　番	内　　　　　容
PT-V831/2-TP	KIT-V831/2-TPに対応したPARTNER
PT-NB85E-TP	KIT-NB85E，V850E/ME2-TPに対応したPARTNER
PT-V850E1-IE/TP	KIT-V850E/MA3-IE/TPに対応したPARTNER
PT-NA85E2-TP	KIT-NA85E2-TPに対応したPARTNER
PT-VR4120-TP	KIT-VR4120，VR4131，VR4181A-TPに対応したPARTNER
PT-VR5400-TP	KIT-VR5400-TPに対応したPARTNER
PT-VR5500-TP	KIT-VR5500，VR7701-TPに対応したPARTNER
PT-MIPS32/4Kc-TP	KIT-MIPS32/4Kc-TPに対応したPARTNER
MPT-ARM	KIT-ARMxxx，KIT-OMAPxxxxに対応したRTE-2000-TP用PARTNER

備　考

：

KIT及びPARTNERのRTE-2000-TP対応は順次実施します。対応状況は代理店にご確認ください。
