RTE-V850E-IE
　Real Time Evaluator-V850E-IEシリーズは、Renesasエレクトロニクス製のRISCマイコンV850Eシリーズに対応したインサーキットエミュレータです。エミュレータ専用チップを使用することで透過性の高い、小型、軽量、安価な製品となっています。
　デバッグモニタは、高級言語デバッガとして評価の高い、GHS社のMULTIと自社製のPARTNERの2種類を用意し、ユーザの環境に合わせて選択できます。また、ホストシステムは、PC98、DOS/V機等のPCとEWSが選択できます。


　 特　徴 　
● 2種類のソースレベルデバッガが選択できます。
・ GHS社のMULTIと自社製のPARTNERの2種の高級言語デバッガをユーザは選択できます。
● 透過性の高いエミュレーション機能を有しています。
・ エミュレータ専用チップを使用することで、CPUの持つ機能を全てエミュレートしています。
・ シングルチップモードを含む全ての動作モードに対応し、実行はプロセッサの最高速度に対応しています。
● エミュレーションメモリを標準搭載しています。
・ CPUが内蔵するROM/RAM及び、最大4MBの外部メモリ用のエミュレーションメモリを標準で実装しています。
● リアルタイムトレース機能を搭載しています。
・ 内部メモリへのアクセスサイクルを含む全てのサイクルを、イベント設定に基づき32Kサイクル分トレースできます。
● ホストとの通信は、専用のPCMCIAカード、PCバス用ホストカード、LAN-Boxが使用できます。
● 小型、軽量、安価です。
・ 全ての機能が手のひらサイズに凝縮されています。ノートパソコン等と組み合わせてフィールドでの使用にも便利です。


RTE-V850E/MA1-IE
本体寸法：115 * 155 * 35（mm）

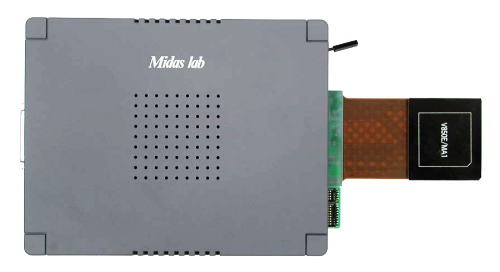

写真は、RTE-V850E/MA1-IEです。


RTE-V850E/MA1-IE
RTE-V850E/MA1-IE		 RTE-V850E/IA1-IE

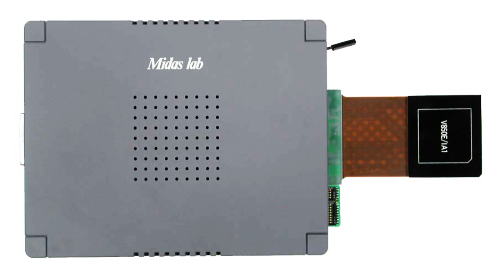

RTE-V850E/IA1-IE

ハードウェア構成

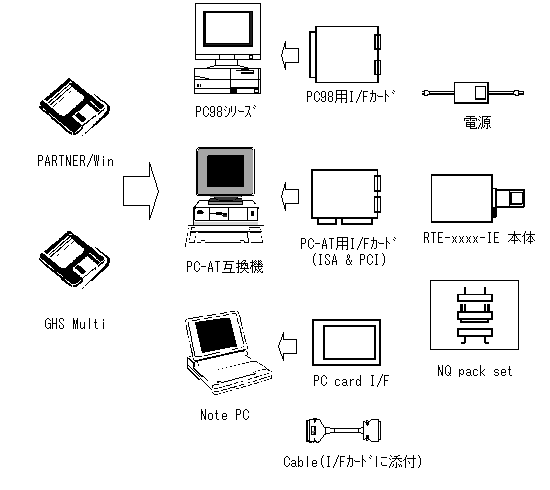

Windows95/98/NT
の環境		 Windowsの環境

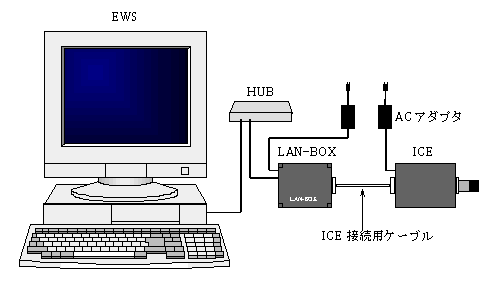

UNIXの環境
（MULTIのみ）		 UNIXの環境

MULTI画面表示例
Multi画面表示例


PARTNER画面表示例
PARTNER画面表示例


ハードウェア仕様
＜エミュレータ部＞
製品名称
RTE-V850E/MA1-IE RTE-V850E/IA1-IE
対象デバイス
V850E/MA1（LQFP-144） V850E/IA1（LQFP-144）
エミュレーション機能
動作周波数 50MHz
クロック供給メインクロック 外部／内部自動切り替え（内部：50MHz）
内部ROMエミュレーション容量 512KB（max）
内部RAMエミュレーション容量 60KB（max）
外部メモリエミュレーション容量 4MB
外部メモリマッピング単位 1MB
メモリマッピングの種類 RAM，ROM，GUARD，USER
ブレーク機能
イベント設定 実行アドレス条件・・・・・・4点
アクセスサイクル条件・・・4点
ステップブレーク 可
マニュアルブレーク 可
フェイルセーフブレーク
ライトプロテクト 可
ガードエリア 可
トレース機能
イベント設定 実行アドレス・・・・・・2点
アクセスサイクル・・・3点
トレースメモリ 166bit × 32K-word
トレースディレイ 0 - 7FFFh
時間測定機能
計測スタート 実行開始から
計測ストップ ブレークまで
分解能 CPUCLK
最大測定時間 232CPUCLK
機能数 1ch
内部RAMリアルタイム表示
1KB
端子マスク機能
RESET-，NMI，WAIT-，HLDRQ-
バスタイムアウト機能
可
動作電圧範囲
3.3V 5V

注　意 1. 外部エミュレーションメモリは、強制的に1〜2wait入ります。
2. 動作周波数及びメインクロックは、変更になる場合があります。
＜ホスト＆IF部＞
項　目 内　容
対象ホストマシン

PC-98シリーズ
DOS/V機
Sun（Sparc Station）
デバッグモニタ

GreenHills MULTI（Windows95/98/NT/2000，Unix）
自社製 PARTNER/Win（Windows95/98/NT/2000）
インターフェース

PCカード Type2（PCMCIA Ver2.1/JEIDA Ver4.2以上）
PC98 Host Card（Cバス）
PCAT Host Card（ISA&PCIバス）
LAN-Box（10Base-T）
電源

ACアダプタ（in：100V　out：+5V，3.5A）
