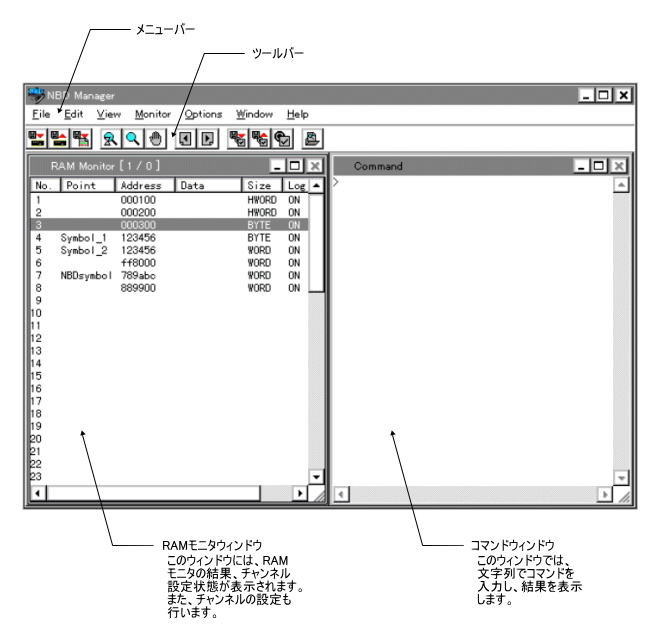

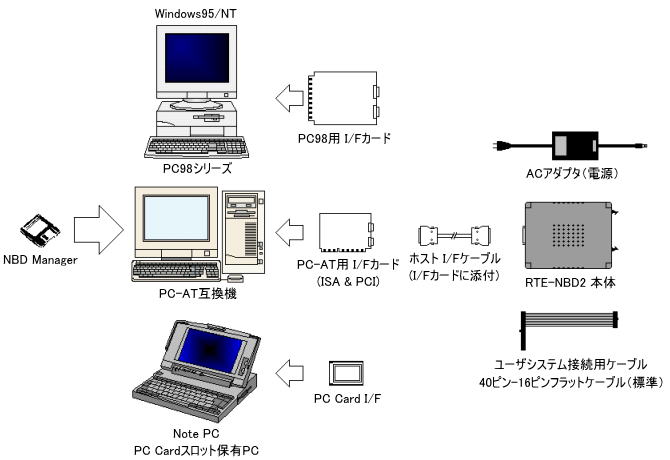

| NBDコネクタ |
|

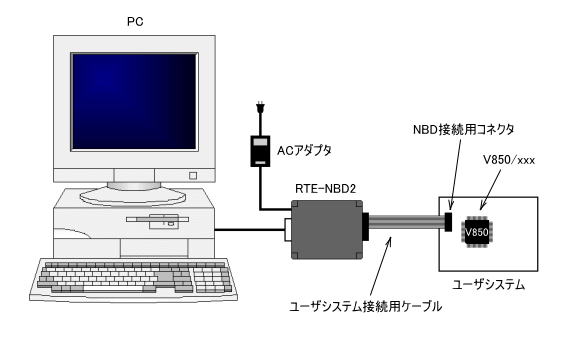

NBDコネクタの仕様を以下に示します。
|
ピン番号
（RTE-NBD2） |
ピン番号
（User System）
<16pin> |
ピン番号
（User System）
<14pin> |
信号名 |
入出力 |
説 明 |
| 1 |
1 |
1 |
NBD_TRG- |
入力 |
CPUのTRIG_DBG端子に接続
|
| 2 |
2 |
2 |
NBD_VCC |
入力 |
ユーザシステムの電源（3.3V）に接続*1
|
| 3 |
3 |
3 |
NBD_OUT- |
出力 |
通常は使用しません*2
|
| 4 |
4 |
4 |
GND |
----- |
ユーザ・システムのGNDに接続
|
| 5 |
5 |
5 |
NBD_CLK |
出力 |
CPUのCLK_DBG端子に接続
|
| 6 |
6 |
6 |
GND |
----- |
ユーザ・システムのGNDに接続
|
| 7 |
7 |
7 |
NBD_SYNC- |
出力 |
CPUのSYNC端子に接続
|
| 8 |
8 |
8 |
GND |
----- |
ユーザ・システムのGNDに接続
|
| 9 |
9 |
9 |
NBD_DATA0 |
入出力 |
CPUのAD0_DBG端子に接続
|
| 10 |
10 |
10 |
GND |
----- |
ユーザ・システムのGNDに接続
|
| 11 |
11 |
11 |
NBD_DATA1 |
入出力 |
CPUのAD1_DBG端子に接続
|
| 12 |
12 |
12 |
GND |
----- |
ユーザ・システムのGNDに接続
|
| 13 |
13 |
13 |
NBD_DATA2 |
入出力 |
CPUのAD2_DBG端子に接続
|
| 14 |
14 |
14 |
NBD_DATA3 |
入出力 |
CPUのAD3_DBG端子に接続
|
| 15 |
15 |
----- |
Reserved |
出力 |
オープン
|
| 16 |
16 |
----- |
NBD_RESET0- |
入力 |
オープン*3
|
| 17 - 40 |
----- |
----- |
No use |
----- |
未使用
|
| 補足事項 |
| ※ |
IDB/NBDコネクタのユーザ側は16pinが標準です。14pinをご使用になる場合は、事前にご相談下さい。 |
| *1 |
： |
出力信号のHighレベルは、NBD_VCCのレベルに自動的に制限されたCMOSレベルの信号です。NBD_VCCには、+3V 〜 +5Vが接続可能です。 |
| *2 |
： |
NBD_OUT-は、ユーザシステム側で入出力信号をバッファする場合に用います。Lowで双方向信号バスが、RTE-NBD2からCPUへ向いていることを示します。 |
| *3 |
： |
NBD_RESET0-信号は、CPUに同名の信号がある場合又は、同等の信号がある場合に接続してください。この信号がアクティブ（ロー・レベル）の間は、モニタのスキャン及び開始条件のサンプルを行いません。スキャン中にアクティブになった場合は、そのスキャンを中断し解除後、開始条件が成立し次第、次のスキャンを開始します。不要な場合は、オープンにして下さい。 |
|
|
|

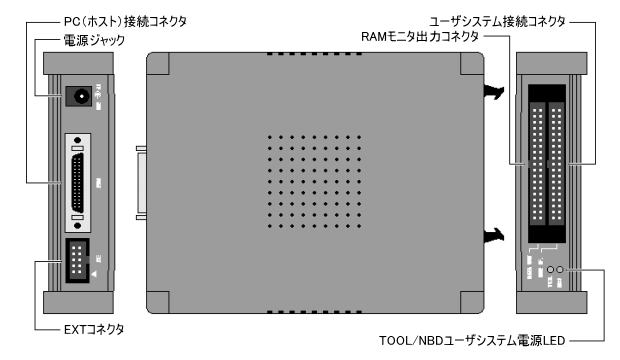

ピン配置（RTE-NBD2側）
|
 |
| NBDコネクタのピン配置（RTE-NBD2側） |
| 適合コネクタ |
|
40pin ケーブル用 |
： |
オムロン株式会社 XG4M-4030-T 相当品可 |
| 40pin 基板用 |
： |
オムロン株式会社 XG4C-4031/4034 相当品可 |
|
|
|
ピン配置（ユーザ・システム側）
|
 |
| NBDコネクタの14/16pin配置（ユーザ・システム側） |
| 適合コネクタ |
|
14pin ケーブル用 |
： |
オムロン株式会社 XG4M-1430-T 相当品可 |
| 14pin 基板用 |
： |
オムロン株式会社 XG4C-1431/1434 相当品可 |
| 16pin ケーブル用 |
： |
オムロン株式会社 XG4M-1630-T 相当品可 |
| 16pin 基板用 |
： |
オムロン株式会社 XG4C-1631/1634 相当品可 |
|
